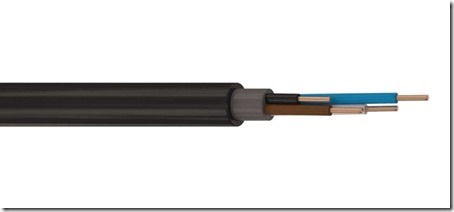

Данный силовой кабель, рассчитанный на низковольтные схемы до 1000 В, самый популярный в промышленности, строительстве, и быту для конечных цепей.
Благодаря универсальности параметров, его можно использовать в щитовых и эстакадных проводках, как в сухой, так и влажной среде. Кабели силовые изолированные ПВХ в широком ассортименте представлены на сайте компании cableteh.ru/sklad/kabeli_silovye_izol_pvh_s_mednoy_zhiloy_do_10_mm2_secheniya/.
Что заложено в наименовании
Первые две буквы «В» означают материал – поливинилхлорид. По первой букве – это изоляция самого кабеля, по второй – его отдельных жил.
«Г» сообщает о «голом» кабеле, то есть не бронированном. Все позиции этого наименования рассчитаны на работу при переменном токе.0,66 – это номинал рабочего напряжения, указывает на его диапазон 0,66-1 кв.
Следующие дальше после напряжения цифры – это обозначение:
- Количество жил –
- Указано до множителя.
- После множителя – сечение каждой жилы.
- Далее может быть плюс, и повторяться такая пара цифр через множитель – это число жил заземления и сечение.
Вариантов значений таких параметров у производителей ВВГ – до сотни.
Например, ВВГ-0,66 3х2,5(ож)+1х1,5(ож) означает, что это небронированный кабель в общей поливигилхлоридной изоляции и таким же образом изолированных медных жил. Всего в этой позиции 3 основных токоведущих жилы по 2,5 мм2, плюс одна жила для заземления сечением 1,5 мм2.
Всего сечение жил этой продукции может варьироваться в интервале 1-25.
Буквы «ож» говорят о том, что каждая жила монолитная, целая. Отсутствие этих букв, или указание «мн» говорит, что жилы витые многопроволочные.
Возможное указание после основного обозначения ВВГ символов нг LS покажет, что вдобавок продукт негорючий по изоляции, малодымный при пожарах.
Lsltx – кабель с такими символами не только малодымный, но также не выделит токсичных газов.
Его широкое применение – детские сады, медцентры, больницы.
HF – у этого продукта в горящей среде не будет выделений хлора.
Frls- в открытом пламени кабель продержится три часа, в нем используется оболочка со слюдой.
ВВГ п – этот продукт не круглый, а плоский.
Применение
У каждой позиции кабеля с сопроводительными паспортами указываются допустимые параметры использования. В среднем они могут быть:
- Напряжение сети 660-1000 В с частотой тока 50 Гц.
- Рабочий диапазон -50 – 50°С, максимально 70°С, и кратковременно до 80°С.
- Прокладка допускается при -15°С и выше.
- Допустимая влажность 98%
- Исполнение по видам климата – тропическое Т, умеренное УХЛ, и холодное Х.
Кабель служит не меньше 30 лет, при гарантии 5 лет.
Прокладывается как внутри зданий, так и снаружи (в кабельных каналах и лотках, гофре).
